Kapasitor Lengkap: Fungsi, Jenis, Cara Mengecek (2026)

Pernah mendapati power supply mati mendadak, motor listrik berdengung tapi tidak berputar, atau rangkaian elektronik tidak stabil?
Dalam banyak kasus, penyebabnya bukan IC mahal — melainkan kapasitor yang bermasalah.

Artikel ini akan membahas kapasitor secara menyeluruh: dari pengertian dasar, fungsi nyata di lapangan, jenis-jenisnya, hingga cara mengecek dan kesalahan fatal yang sering diabaikan, baik oleh pemula maupun teknisi berpengalaman.

Apa Itu Kapasitor? (Definisi Singkat – Featured Snippet)

Kapasitor adalah komponen elektronika pasif yang berfungsi menyimpan dan melepaskan muatan listrik dalam waktu singkat, diukur dalam satuan farad, dan digunakan untuk menstabilkan, memfilter, serta mengatur aliran listrik dalam rangkaian elektronik.

Fungsi Kapasitor dalam Rangkaian Elektronik (Bukan Sekadar Teori)

Secara praktis, kapasitor bukan hanya “penyimpan muatan”, tapi komponen pengatur perilaku listrik.

Fungsi Utama Kapasitor

• Stabilisasi tegangan (power supply, adaptor, SMPS)

• Filter noise & ripple DC

• Starting & running motor listrik

• Kopling dan bypass sinyal

• Timing & delay pada rangkaian kontrol

Contoh Nyata di Lapangan

• Power supply CCTV hidup-mati → kapasitor elektrolit kering

• Mesin pompa berdengung → kapasitor motor drop kapasitansi

• Audio berdengung → kapasitor filter gagal

Insight praktisi:
90% kerusakan power supply murah bukan karena IC rusak, tapi karena kapasitor bekerja di atas batas suhu & ripple.

Kapasitansi & Satuan Farad (Yang Sering Disalahpahami)

Kapasitansi adalah kemampuan kapasitor menyimpan muatan listrik.

📌 Kesalahan umum:
Mengganti kapasitor dengan µF sama tapi tegangan kerja lebih rendah → umur pendek atau langsung jebol.

Tegangan Kerja Kapasitor: Jangan Asal Pilih

Tegangan kerja (Voltage Rating) adalah batas aman maksimal.

Aturan Profesional (Jarang Dibahas)

• DC circuit → pilih ≥ 1,5× tegangan kerja

• Lingkungan panas → derating minimal 30%

• SMPS → prioritaskan low ESR

Contoh:

• Tegangan kerja 12V → pakai kapasitor minimal 25V

Jenis-Jenis Kapasitor & Aplikasi Nyatanya

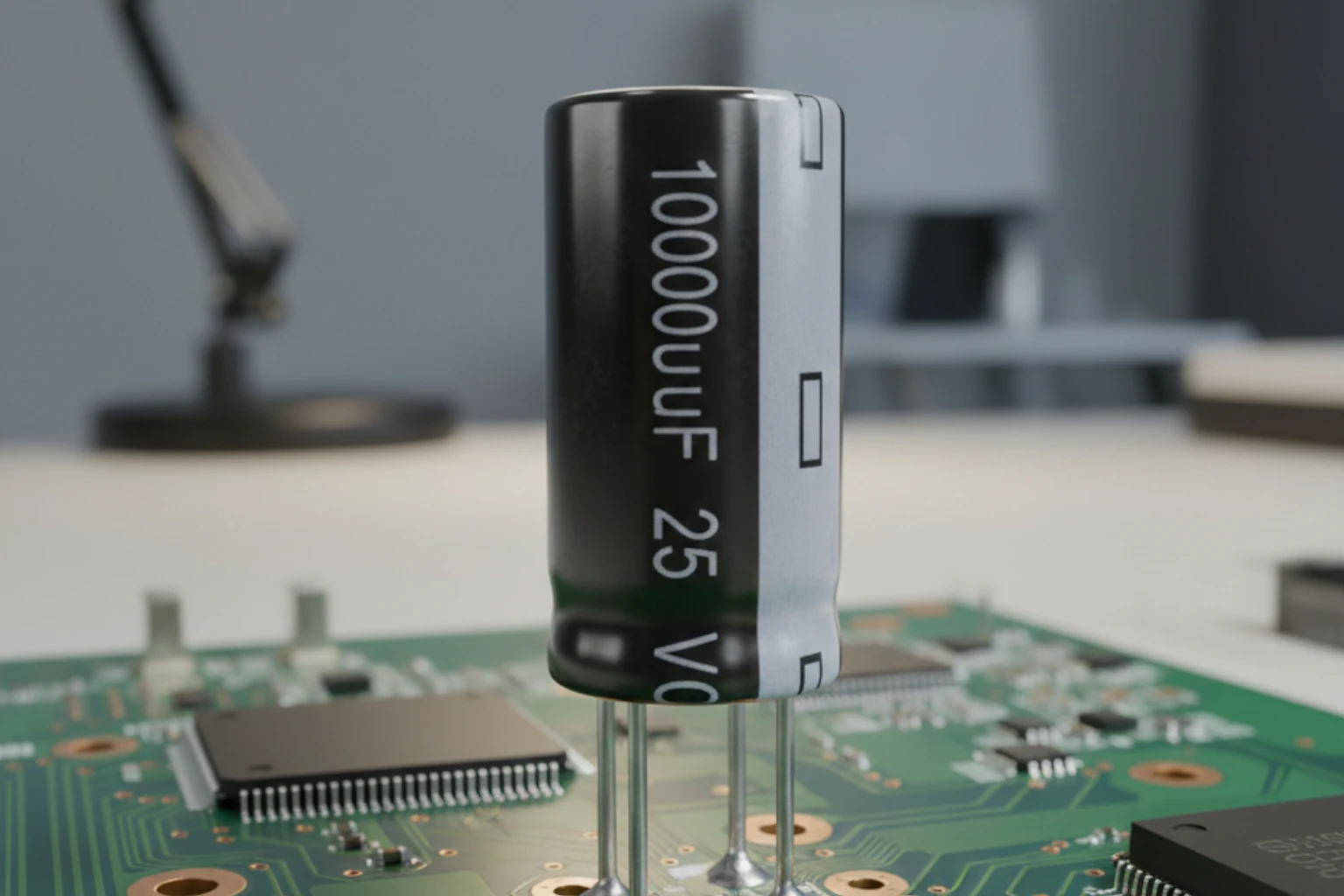

1. Kapasitor Elektrolit

• Polar (ada + dan -)

• Kapasitansi besar

• Umum di power supply

Risiko: Salah polar → meledak

Baca artikel terkait : Kapasitor Elektrolit

2. Kapasitor Keramik

• Non-polar

• Stabil di frekuensi tinggi

• Banyak dipakai di PCB digital & RF

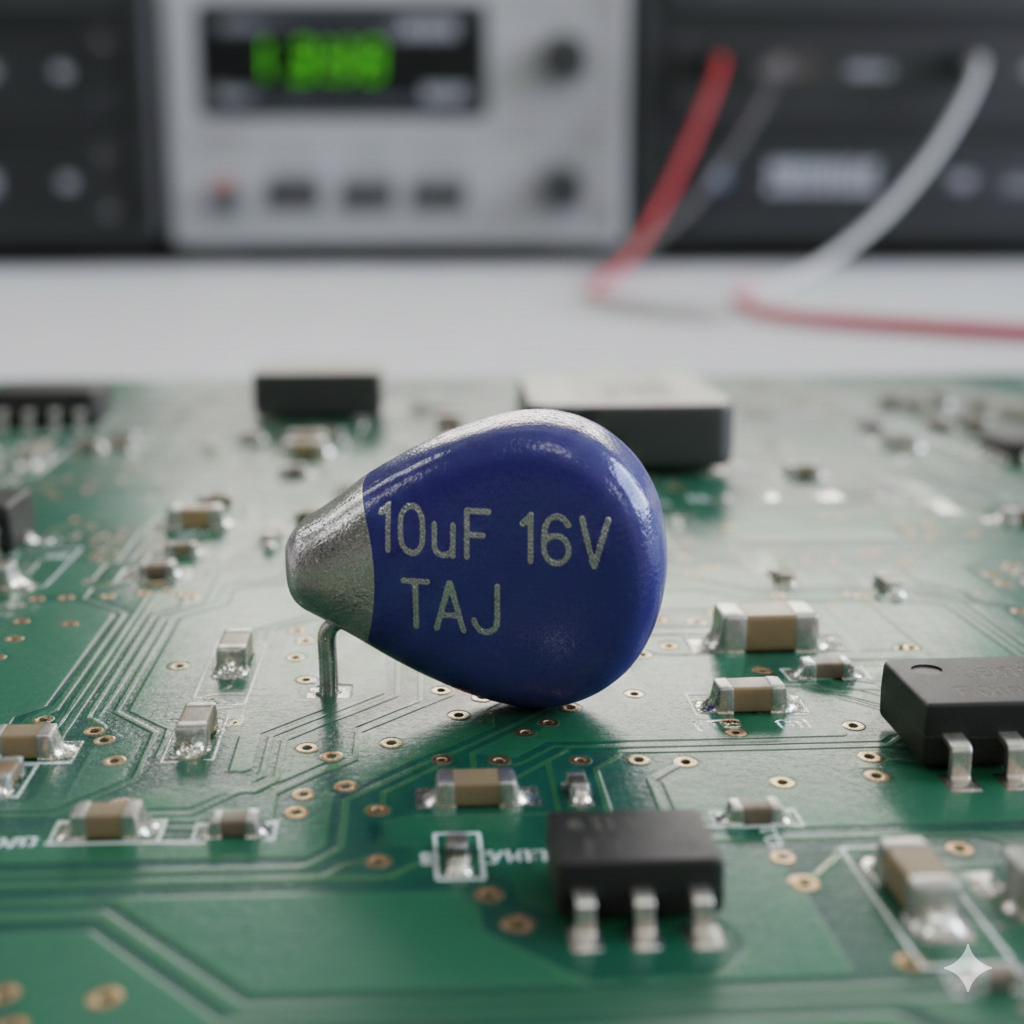

3. Kapasitor Tantalum

• Ukuran kecil, kapasitansi besar

• Stabil, tapi sensitif overvoltage

⚠️ Insight lapangan:
Tantalum rusak → short total, bukan drop pelan seperti elektrolit.

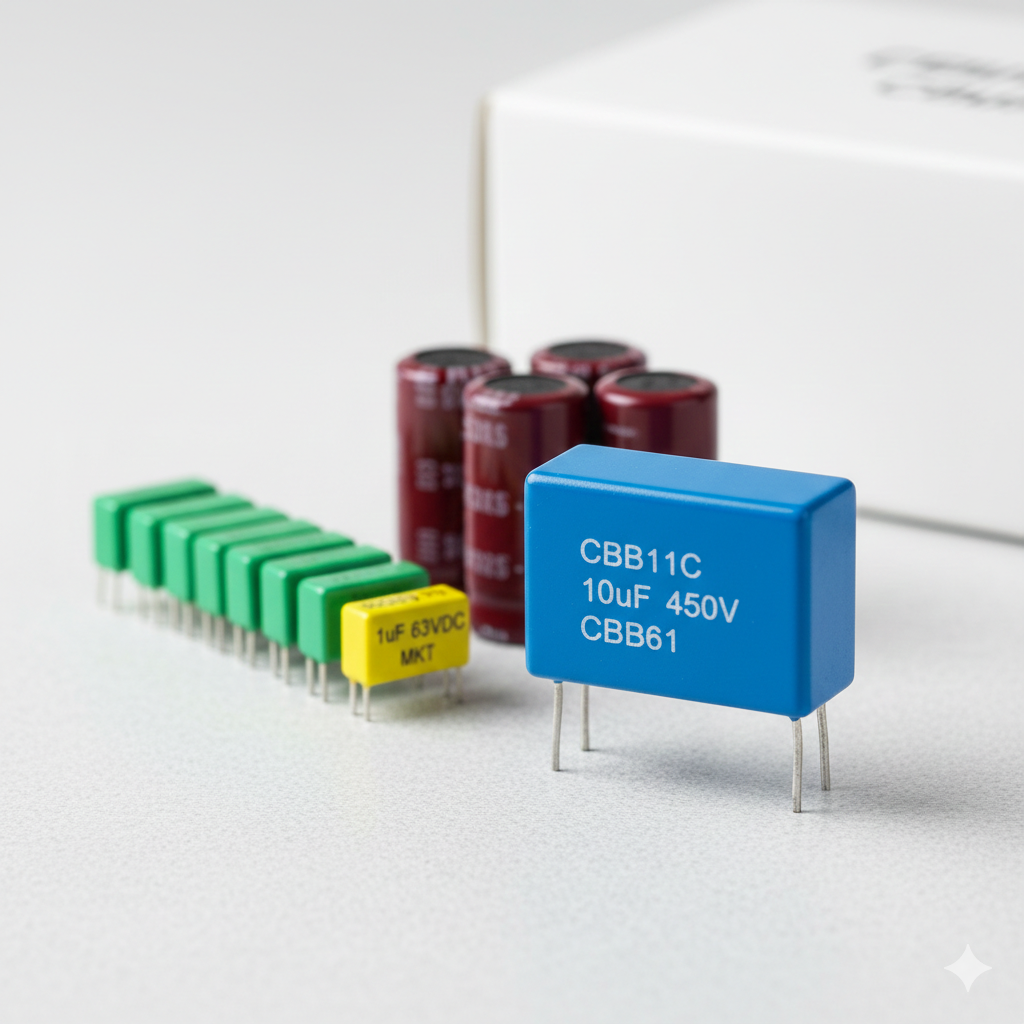

4. Kapasitor Film

• Akurat & stabil

• Audio, sinyal, industri

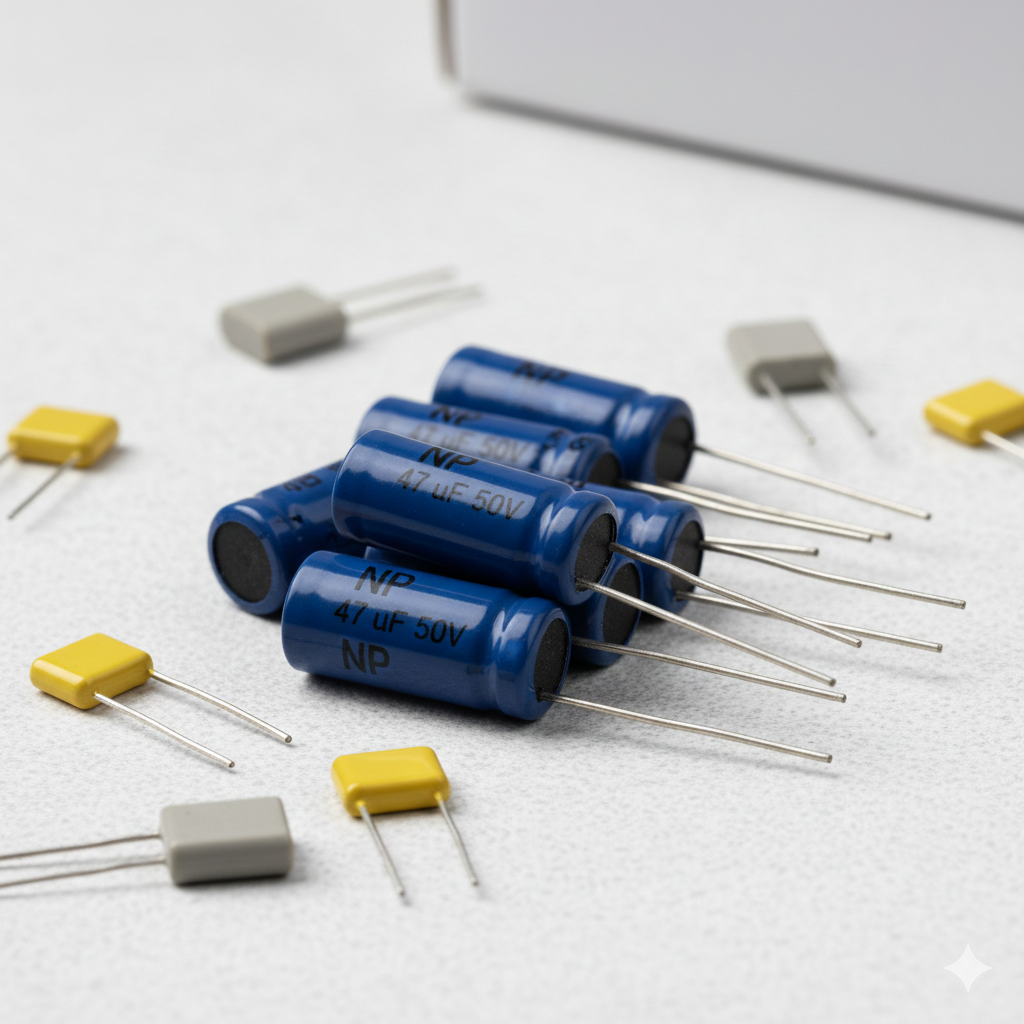

5. Kapasitor Non Polar

• AC circuit

• Audio crossover, motor AC

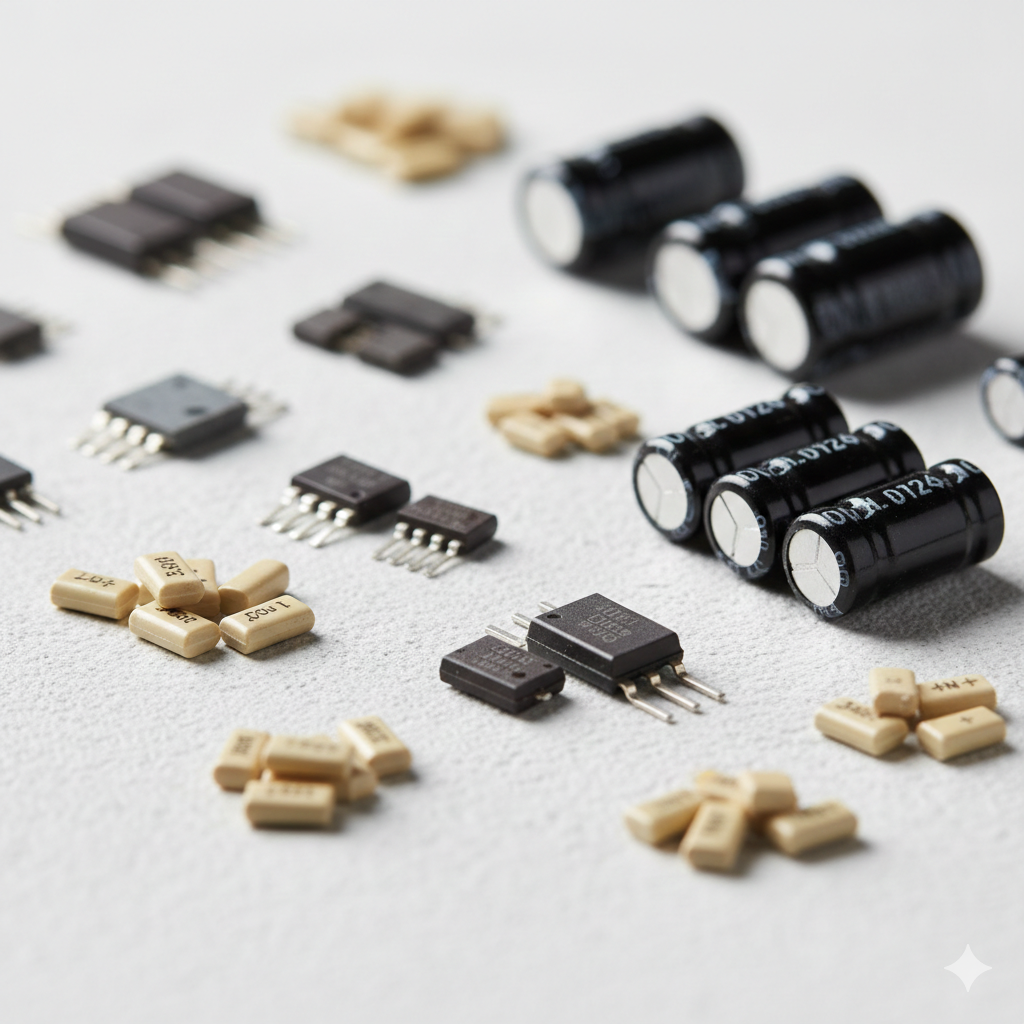

6. Kapasitor SMD

• Ukuran kecil

• Digunakan di perangkat modern

• Sulit dicek tanpa alat LCR

Baca Juga : Komponen PCB: Jenis, Fungsi, dan Contoh dalam Elektronik

Kapasitor AC vs Kapasitor DC

Kapasitor pada Power Supply & Motor (Studi Kasus Mini)

Kasus 1: Power Supply Drop Tegangan

• Gejala: output turun saat beban naik

• Penyebab: kapasitor filter ESR naik

• Solusi: ganti low ESR capacitor

Kasus 2: Motor Tidak Mau Start

• Gejala: dengung keras

• Penyebab: kapasitor motor drop µF

• Solusi: ganti kapasitor dengan µF sesuai nameplate

Cara Mengecek Kapasitor (Praktis & Realistis)

Metode 1: Multimeter Biasa

• Mode ohm

• Jarum naik lalu turun → masih ada kapasitas

• Jarum diam → short atau open

Metode 2: Multimeter Kapasitansi / LCR Meter

• Akurat

• Bandingkan nilai aktual vs label

📌 Rule teknisi:

Drop >20% → wajib ganti

Ciri-Ciri Kapasitor Rusak (Yang Sering Terlewat)

• Menggelembung

• Bocor cairan

• PCB menguning

• Tegangan tidak stabil

• Panas berlebihan

⚠️ Fakta lapangan:
Kapasitor bisa rusak tanpa tanda fisik.

Kesalahan Fatal yang Sering Dilakukan

1. Menyamakan µF tanpa cek voltase

2. Mengabaikan ESR

3. Memasang polar terbalik

4. Pakai kapasitor DC di AC

5. Mengganti satu, padahal rangkaian butuh matching

Tips Memilih Kapasitor (Berbasis Kondisi)

• Power supply → low ESR, 105°C

• Lingkungan panas → overspec voltage

• Audio → film capacitor

• Motor → kapasitor khusus motor AC

FAQ – Pertanyaan yang Paling Sering Ditanyakan

1. Apakah kapasitor bisa diperbaiki?

Tidak. Kapasitor rusak harus diganti, bukan diperbaiki.

2. Bolehkah menaikkan nilai µF?

Boleh dalam batas wajar, tapi berisiko di rangkaian timing.

3. Kenapa kapasitor sering rusak di power supply murah?

Kualitas rendah + panas + ripple tinggi.

4. Apakah kapasitor SMD bisa dicek tanpa dilepas?

Sulit. Idealnya dilepas dari rangkaian.

5. Mana lebih penting: µF atau voltase?

Voltase lebih krusial untuk keamanan.
