Kapasitor Elektrolit: Fungsi, Jenis, Cara Kerja & Cara Memilih

Kapasitor elektrolit sering menjadi penyebab rangkaian tidak stabil, power supply panas, atau perangkat cepat rusak, bukan karena komponen ini buruk—tetapi karena salah memilih spesifikasi. Artikel ini membahas kapasitor elektrolit dari sudut pandang teknis dan praktis: bukan hanya apa itu, tetapi mengapa gagal, kapan tepat digunakan, dan bagaimana memilihnya dengan benar.

Apa Itu Kapasitor Elektrolit? (Definisi Singkat)

Kapasitor elektrolit adalah kapasitor polar dengan nilai kapasitansi besar (µF hingga ribuan µF) yang menggunakan elektrolit sebagai media konduktif, umum dipakai untuk penyaringan tegangan, penyimpanan energi, dan stabilisasi catu daya pada rangkaian elektronik.

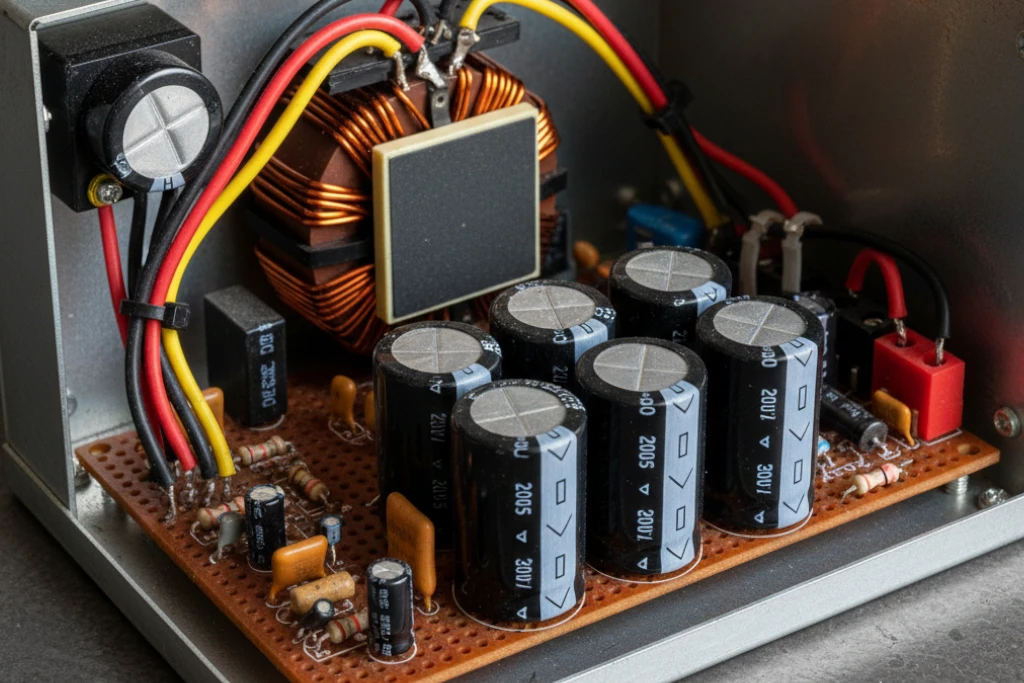

Fungsi Kapasitor Elektrolit dalam Rangkaian Elektronik

1. Filter Tegangan (Smoothing Power Supply)

Fungsi paling umum:

• Menghaluskan tegangan DC hasil penyearah

• Mengurangi ripple AC setelah dioda bridge

Tanpa kapasitor elektrolit yang tepat, output power supply akan:

• Berisik (noise)

• Tegangan turun saat beban naik

• Memperpendek umur IC

2. Penyimpan Energi Sementara

Pada kondisi beban berubah cepat (misalnya amplifier, motor driver), kapasitor elektrolit menyuplai arus sesaat sebelum regulator bereaksi.

3. Decoupling & Bypass (Kombinasi)

Walau bukan terbaik untuk frekuensi tinggi, kapasitor elektrolit sering dipadukan dengan kapasitor keramik untuk:

• Menangani low-frequency ripple

• Menstabilkan rail tegangan utama

Jenis Kapasitor Elektrolit Berdasarkan Material

Kapasitor Elektrolit Aluminium

Paling umum dan ekonomis

Karakteristik:

• Kapasitansi besar (1 µF – >100.000 µF)

• Tegangan kerja hingga ratusan volt

• Umur terbatas (dipengaruhi suhu & ripple)

Aplikasi umum:

• Power supply

• Inverter

• Audio amplifier

Kapasitor Elektrolit Tantalum

Lebih stabil, lebih mahal, lebih sensitif

Karakteristik:

• Ukuran kecil untuk kapasitansi besar

• ESR rendah & stabil

• Sangat sensitif terhadap over-voltage

Catatan penting praktisi:

Tantalum jarang gagal pelan—biasanya gagal short dan langsung mati.

Cara Kerja Kapasitor Elektrolit (Penjelasan Logis)

Kapasitor elektrolit bekerja dengan:

1. Menyimpan muatan listrik pada lapisan oksida (dielectric)

2. Elektrolit berfungsi sebagai katoda

3. Tegangan DC mempertahankan lapisan oksida

Implikasi penting:

• Tegangan terbalik → lapisan rusak

• Tegangan berlebih → elektrolit panas → bocor → meledak

Inilah sebabnya polaritas adalah hukum, bukan saran.

Nilai Kapasitansi dan Tegangan Kerja (µF & Volt)

Prinsip Aman di Lapangan

• Tegangan kerja minimal 1,5–2× tegangan aktual

• Kapasitansi terlalu kecil → ripple besar

• Kapasitansi terlalu besar → inrush current tinggi

Contoh Praktis

Power supply 12V DC:

• ❌ 16V (rawan drop & panas)

• ✅ 25V atau 35V (aman & awet)

ESR dan Ripple Current: Faktor yang Sering Diabaikan

ESR (Equivalent Series Resistance)

• ESR tinggi → panas → umur pendek

• ESR rendah → stabil & dingin

Kesalahan umum:
Mengganti kapasitor rusak tanpa memperhatikan ESR, hanya menyamakan µF & Volt.

Ripple Current

Ripple current menunjukkan arus AC maksimum yang bisa dilewati kapasitor.

Jika ripple current terlalu kecil:

• Kapasitor cepat panas

• Elektrolit mengering

• Gagal sebelum waktunya

Pemasangan Polaritas Kapasitor Elektrolit

Aturan mutlak:

• Kaki panjang = positif

• Strip putih / hitam = negatif

Kesalahan polaritas bisa menyebabkan:

• Ledakan kecil

• PCB rusak

• Komponen lain ikut mati

Kesalahan Fatal yang Sering Terjadi

1. Menggunakan tantalum di jalur power kasar

2. Mengabaikan suhu kerja (85°C vs 105°C)

3. Mengganti kapasitor switching PSU dengan tipe biasa

4. Mengira semua µF & Volt “sama saja”

5. Tidak memperhitungkan ripple current

Cara Memilih Kapasitor Elektrolit Terbaik (Checklist Praktis)

Studi Kasus (Simulasi Nyata)

Kasus: Power supply 24V sering drop
Masalah: Kapasitor 35V ESR tinggi
Solusi: Ganti dengan low ESR 50V
Hasil: Tegangan stabil, suhu turun 12°C

FAQ – Pertanyaan yang Sering Ditanyakan

1. Apakah kapasitor elektrolit bisa diganti dengan keramik?

Tidak. Keramik tidak cocok untuk ripple besar dan penyimpanan energi utama.

2. Apakah boleh menaikkan nilai µF?

Boleh dalam batas wajar, perhatikan inrush current.

3. Mana lebih awet, aluminium atau tantalum?

Aluminium lebih toleran; tantalum lebih stabil tapi sensitif.

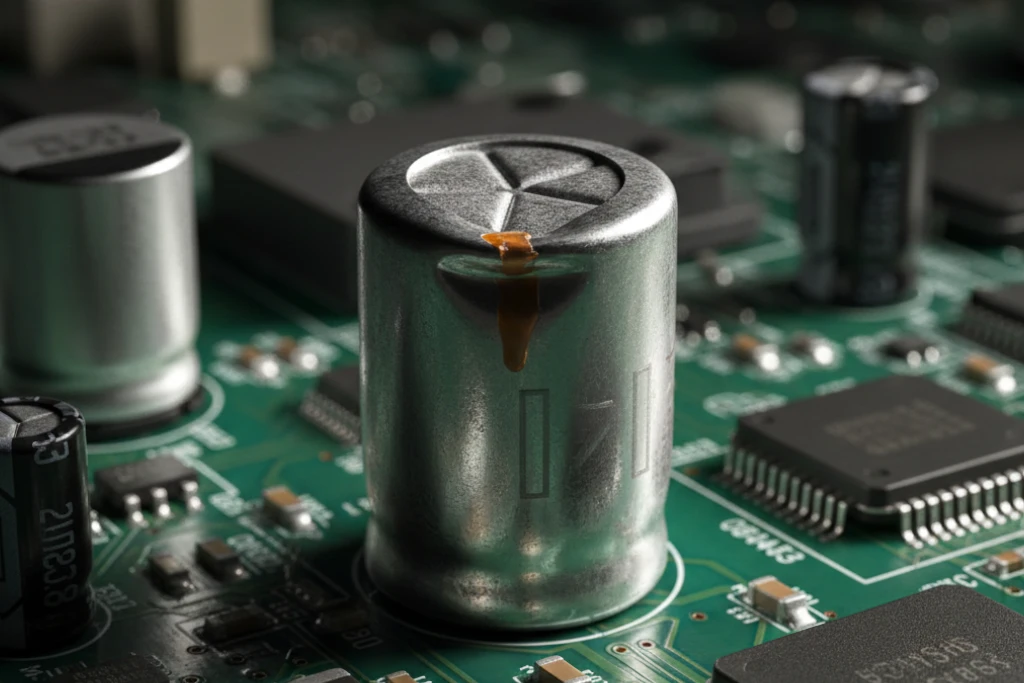

4. Apa tanda kapasitor elektrolit rusak?

Menggembung, bocor, ESR naik, atau rangkaian tidak stabil.

5. Apakah kapasitor elektrolit cocok untuk AC?

Tidak. Kapasitor elektrolit khusus DC.

Kesimpulan

Kapasitor elektrolit bukan komponen “murah dan sepele”. Dalam praktik lapangan, 80% kegagalan power supply berawal dari salah memilih kapasitor. Memahami ESR, ripple current, dan derating tegangan adalah pembeda antara rangkaian awet dan rangkaian bermasalah.
