Cara Menentukan Rasio Kompresi Rubber Foam untuk Sealing
Cara Menentukan Rasio Kompresi Rubber Foam untuk Sealing
Rasio kompresi rubber foam menunjukkan seberapa besar ketebalan foam berkurang ketika dipasang di antara dua permukaan. Nilai ini menjadi salah satu faktor penting dalam desain sealing karena foam harus ditekan secukupnya agar mampu mengikuti ketidakrataan permukaan dan menutup celah secara konsisten.
Jika kompresi terlalu rendah, rubber foam mungkin tidak menghasilkan kontak yang cukup untuk menghalangi debu, udara, kelembapan, atau percikan air. Namun, kompresi berlebihan juga bukan solusi karena dapat meningkatkan gaya penutupan, membebani cover atau pengunci, merusak struktur sel, dan mempercepat perubahan bentuk permanen.
Karena itu, penentuan rasio tidak boleh hanya berdasarkan perkiraan. Engineer perlu mempertimbangkan ketebalan awal foam, ukuran celah setelah perakitan, toleransi komponen, gaya kompresi, kondisi lingkungan, dan kemampuan material mempertahankan performanya selama penggunaan.
Apa Itu Rasio Kompresi Rubber Foam?
Rasio kompresi adalah persentase pengurangan ketebalan rubber foam dari kondisi bebas menuju kondisi terpasang. Parameter ini menggambarkan seberapa besar foam ditekan saat pintu, cover, flange, atau enclosure berada pada posisi tertutup.
Sebagai contoh, rubber foam dengan ketebalan awal 10 mm yang terpasang pada celah 7 mm mengalami pengurangan ketebalan sebesar 3 mm. Dengan demikian, material tersebut menerima kompresi sebesar 30% dari ketebalan awalnya.
Nilai ini berbeda dari compression set. Rasio kompresi menjelaskan kondisi pemasangan, sedangkan compression set menunjukkan deformasi permanen yang masih tersisa setelah material ditekan, dilepaskan, dan diberi waktu untuk pulih. Penjelasan lebih lengkap mengenai perbedaannya dapat dibaca pada artikel compression set rubber foam.
Rumus Rasio Kompresi Rubber Foam
Perhitungan dasarnya menggunakan rumus berikut:

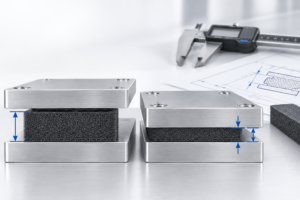

Rumus rasio kompresi rubber foam membandingkan selisih ketebalan sebelum dan sesudah pemasangan terhadap ketebalan bebas material.
Rasio kompresi (%) = ((ketebalan awal foam − celah terpasang) ÷ ketebalan awal foam) × 100
Keterangan:
- Ketebalan awal foam adalah ketebalan material dalam kondisi bebas tanpa tekanan.
- Celah terpasang adalah jarak akhir di antara dua permukaan setelah komponen ditutup atau dikencangkan.
- Hasil perhitungan menunjukkan persentase ketebalan yang dikompresi.
Contoh Perhitungan Dasar
Sebuah gasket rubber foam memiliki ketebalan awal 8 mm. Setelah cover ditutup, celah aktualnya menjadi 6 mm.
Rasio kompresi = ((8 − 6) ÷ 8) × 100 = 25%
Artinya, rubber foam mengalami pengurangan ketebalan sebesar 25% ketika terpasang. Angka tersebut belum otomatis membuktikan bahwa seal akan bekerja dengan baik. Hasilnya masih perlu dibandingkan dengan rekomendasi produk, compression force deflection, toleransi celah, serta hasil pengujian pada komponen aktual.
Mengapa Rasio Kompresi Penting untuk Sealing?
Rubber foam membentuk seal dengan memberikan tekanan kontak pada permukaan sambungan. Kompresi membantu material mengikuti variasi permukaan, mengisi celah, dan mengurangi jalur masuknya kontaminan.
Kompresi yang tepat dapat membantu:
- menjaga kontak di sepanjang jalur gasket;
- mengakomodasi ketidakrataan kecil pada permukaan;
- mengurangi potensi celah akibat toleransi produksi;
- mempertahankan fungsi sealing saat terjadi getaran;
- membatasi gaya penutupan agar tidak berlebihan;
- mengurangi risiko kerusakan foam akibat over-compression.
Fungsi tersebut berkaitan dengan penggunaan rubber foam sebagai gasket, cushioning, peredam getaran, dan pelindung komponen. Untuk melihat konteks aplikasinya secara lebih luas, baca fungsi rubber foam untuk sealing dan perlindungan.
Apakah Ada Rasio Kompresi yang Ideal?
Tidak ada satu angka yang berlaku untuk semua rubber foam. Kebutuhan kompresi dipengaruhi oleh bahan, struktur sel, densitas, firmness, ketebalan, desain sambungan, media yang ingin ditahan, serta kondisi operasional.
Sebagai panduan umum untuk beberapa jenis foam gasket, produsen material dapat merekomendasikan kisaran kompresi sekitar 30–50%. Namun, kisaran tersebut bukan standar universal untuk seluruh EPDM rubber foam. Beberapa produk dapat bekerja pada tingkat yang berbeda karena formulasi dan struktur selnya tidak sama.
Oleh karena itu, gunakan angka tersebut hanya sebagai titik awal. Selalu periksa technical data sheet, kurva compression force deflection, rekomendasi supplier, serta kebutuhan sealing aktual. Rogers Corporation juga menekankan bahwa kompresi terlalu sedikit maupun terlalu besar dapat menyebabkan kegagalan dan bahwa rentang optimal harus disesuaikan dengan material serta aplikasinya dalam panduan penyebab kegagalan gasket.
Target rasio kompresi rubber foam harus ditetapkan sebagai rentang kerja yang tervalidasi, bukan angka tunggal yang dianggap berlaku untuk semua produk.
7 Langkah Menentukan Rasio Kompresi Rubber Foam
1. Tentukan Fungsi Seal
Mulailah dengan menentukan apa yang harus ditahan oleh gasket. Sealing terhadap debu tidak selalu membutuhkan desain yang sama dengan sealing terhadap udara, percikan air, atau tekanan fluida.
Catat juga apakah rubber foam hanya berfungsi sebagai penghalang lingkungan atau sekaligus sebagai peredam getaran dan cushioning. Semakin kritis fungsi sealing, semakin penting validasi melalui prototipe dan pengujian kondisi aktual.
2. Ukur Celah Minimum dan Maksimum
Jangan hanya memakai ukuran nominal pada gambar teknik. Celah aktual dapat berubah akibat toleransi dimensi, kerataan permukaan, ketebalan coating, posisi engsel, jarak fastener, dan defleksi cover.
Misalnya, celah nominal adalah 7 mm dengan toleransi ±1 mm. Artinya, gasket dapat menghadapi celah minimum 6 mm dan maksimum 8 mm. Kedua kondisi tersebut harus diperhitungkan karena menghasilkan tingkat kompresi yang berbeda.
3. Tentukan Ketebalan Awal Foam
Pilih ketebalan yang tetap menghasilkan kontak pada celah maksimum tanpa menimbulkan kompresi berlebihan pada celah minimum. Ketebalan foam sebaiknya lebih besar dari celah maksimum agar masih terjadi kompresi ketika perakitan berada pada kondisi paling renggang.
Namun, menggunakan material yang jauh lebih tebal bukan berarti lebih aman. Foam yang terlalu tebal dapat memerlukan gaya penutupan tinggi dan memberi beban berlebih pada latch, baut, cover plastik, atau dinding enclosure yang tipis.
4. Hitung Kondisi Kompresi Minimum
Kompresi minimum terjadi saat celah berada pada ukuran maksimum. Sebagai contoh, gunakan foam 10 mm pada celah maksimum 8 mm:
Kompresi minimum = ((10 − 8) ÷ 10) × 100 = 20%
Nilai ini perlu diperiksa untuk memastikan gasket masih memberikan kontak dan gaya sealing yang memadai pada kondisi terburuk tersebut.
5. Hitung Kondisi Kompresi Maksimum
Kompresi maksimum terjadi saat celah berada pada ukuran minimum. Dengan foam 10 mm dan celah minimum 6 mm:
Kompresi maksimum = ((10 − 6) ÷ 10) × 100 = 40%
Dengan demikian, rasio kompresi rubber foam pada desain tersebut berada pada rentang 20–40%, bukan hanya satu angka nominal. Pendekatan rentang lebih realistis karena mempertimbangkan variasi produksi dan perakitan.
6. Periksa Gaya Kompresi dan Kekuatan Komponen
Dua foam dengan ketebalan dan rasio kompresi sama belum tentu memerlukan gaya yang sama. Compression force deflection atau CFD menunjukkan gaya yang dibutuhkan untuk menekan foam hingga persentase tertentu.
Material yang terlalu firm dapat membuat pintu sulit ditutup, melengkungkan cover, atau membebani pengunci. Sebaliknya, foam yang terlalu lunak mungkin mudah dipasang tetapi belum tentu mempertahankan gaya kontak dalam jangka panjang. Karena itu, persentase kompresi perlu dinilai bersama data CFD dan stress relaxation.
7. Validasi dengan Prototipe
Perhitungan membantu menentukan titik awal, tetapi performa akhir dipengaruhi oleh keseluruhan desain. Buat prototipe menggunakan material, adhesive, dimensi, dan metode pemasangan yang sama dengan produk akhir.
Periksa hal-hal berikut:
- apakah cover dapat ditutup tanpa gaya berlebihan;
- apakah gasket terkompresi secara merata;
- apakah terdapat area yang terputus atau tidak menyentuh permukaan;
- apakah foam bergeser, tertekuk, atau keluar dari jalurnya;
- apakah seal tetap bekerja setelah siklus buka-tutup;
- apakah performa berubah setelah paparan suhu, kelembapan, atau getaran.
Untuk aplikasi yang memiliki target perlindungan tertentu, lakukan pengujian ingress, kebocoran, atau metode validasi lain yang sesuai dengan spesifikasi produk.
Contoh Perhitungan Berdasarkan Toleransi Celah
Berikut simulasi sederhana untuk gasket dengan ketebalan bebas 12 mm.
| Kondisi | Ukuran Celah | Perhitungan | Hasil Kompresi |
|---|---|---|---|
| Celah maksimum | 10 mm | ((12 − 10) ÷ 12) × 100 | 16,7% |
| Celah nominal | 8 mm | ((12 − 8) ÷ 12) × 100 | 33,3% |
| Celah minimum | 7 mm | ((12 − 7) ÷ 12) × 100 | 41,7% |
Tabel tersebut menunjukkan bahwa desain nominal 33,3% sebenarnya dapat bekerja pada rentang sekitar 16,7–41,7%. Engineer perlu memastikan bahwa nilai terendah masih cukup untuk menghasilkan seal dan nilai tertinggi tidak melampaui kemampuan material maupun konstruksi enclosure.
Perhitungan rasio kompresi rubber foam pada dua kondisi ekstrem tersebut membantu mengidentifikasi risiko sebelum prototipe dibuat.
Cara Menentukan Ketebalan Foam dari Target Kompresi
Jika ukuran celah dan target kompresi sudah diketahui, ketebalan awal foam dapat diperkirakan menggunakan rumus:
Ketebalan awal foam = celah terpasang ÷ (1 − target kompresi dalam bentuk desimal)
Contoh: celah nominal 7 mm dan target kompresi 30%.
Ketebalan awal = 7 ÷ (1 − 0,30) = 10 mm
Hasil tersebut menunjukkan bahwa foam 10 mm akan mengalami kompresi nominal 30% ketika dipasang pada celah 7 mm. Setelah itu, perhitungan harus diulang menggunakan celah minimum dan maksimum untuk mengetahui seluruh rentang kompresinya.
Faktor yang Memengaruhi Kebutuhan Kompresi
Penentuan rasio kompresi rubber foam perlu mempertimbangkan faktor material, geometri, dan lingkungan berikut.
Struktur Sel
Closed-cell foam dan open-cell foam memiliki respons berbeda terhadap tekanan serta penetrasi fluida. Struktur sel perlu disesuaikan dengan jenis kontaminan dan tingkat sealing yang dibutuhkan.
Formulasi dan Firmness
EPDM, neoprene, silicone, dan polyurethane foam mempunyai karakter mekanis serta ketahanan lingkungan yang berbeda. Bahkan material dengan jenis polimer sama dapat memiliki firmness dan kurva gaya kompresi yang tidak identik.
Lebar dan Bentuk Gasket
Lebar jalur gasket, bentuk sudut, sambungan, lubang baut, dan kontinuitas seal memengaruhi distribusi tekanan. Jalur yang terlalu sempit atau sambungan yang tidak rapi dapat menjadi titik kebocoran meskipun persentase kompresinya terlihat benar.
Jarak Fastener dan Kekakuan Cover
Jarak baut atau latch yang terlalu jauh dapat menyebabkan cover melenting di antara titik pengikat. Akibatnya, rasio kompresi rubber foam menjadi tidak merata sepanjang jalur seal.
Suhu dan Lingkungan
Suhu, UV, ozon, bahan kimia, kelembapan, serta siklus panas-dingin dapat mengubah kekakuan dan kemampuan pemulihan material. Kondisi tersebut perlu disertakan dalam pengujian bila mewakili lingkungan penggunaan aktual.
Adhesive dan Metode Pemasangan
Adhesive backing memudahkan posisi gasket, tetapi jenis perekat harus sesuai dengan permukaan, suhu, serta paparan lingkungan. Perekat sebaiknya membantu proses assembly tanpa dijadikan satu-satunya penahan gaya mekanis yang tidak sesuai dengan desainnya.
Informasi dasar mengenai struktur, karakteristik, dan bentuk material dapat dipelajari pada panduan rubber foam untuk kebutuhan industri.
Perbedaan Rasio Kompresi, Compression Set, dan CFD
Ketiga istilah ini saling berkaitan, tetapi mengukur hal yang berbeda.
| Parameter | Yang Diukur | Kegunaan Utama |
|---|---|---|
| Rasio kompresi | Pengurangan ketebalan foam ketika dipasang | Menentukan tingkat penekanan dalam desain sambungan |
| Compression set | Deformasi permanen setelah beban dilepas dan material dipulihkan | Menilai kemampuan foam kembali mendekati ketebalan awal |
| Compression force deflection | Gaya untuk menekan foam hingga persentase tertentu | Menilai beban penutupan dan tekanan terhadap komponen |
Sebuah desain dapat memiliki rasio kompresi yang benar tetapi tetap gagal jika material mengalami compression set tinggi atau kehilangan gaya dorong akibat stress relaxation. Karena itu, pemilihan gasket harus melihat ketiga parameter tersebut secara bersama-sama.
Kesalahan yang Perlu Dihindari
- Menentukan persentase hanya dari celah nominal tanpa toleransi.
- Menganggap kompresi lebih besar selalu menghasilkan seal lebih baik.
- Menggunakan satu rentang kompresi untuk semua jenis foam.
- Mengabaikan gaya yang harus ditahan oleh cover, baut, dan latch.
- Tidak mempertimbangkan perubahan material akibat suhu dan waktu.
- Membandingkan datasheet yang memakai metode pengujian berbeda.
- Menggunakan densitas sebagai satu-satunya indikator performa.
- Melewatkan pengujian pada komponen dan kondisi aktual.
Checklist Data Sebelum Memilih Material
Sebelum meminta rekomendasi rubber foam, siapkan data berikut:
Data yang lengkap membantu supplier mengevaluasi rasio kompresi rubber foam bersama kebutuhan sealing secara lebih tepat.
- Celah nominal, minimum, dan maksimum.
- Ketebalan serta lebar ruang pemasangan.
- Jenis kontaminan yang harus ditahan.
- Suhu minimum dan maksimum.
- Paparan UV, ozon, minyak, atau bahan kimia.
- Frekuensi buka-tutup dan target umur pakai.
- Batas gaya penutupan cover atau pintu.
- Target rasio kompresi dan data CFD yang dibutuhkan.
- Kebutuhan adhesive backing, slitting, atau die-cut.
- Standar dan metode validasi yang digunakan.
Data ini membantu mengurangi risiko pemilihan material berdasarkan ketebalan dan harga saja. Jika aplikasi memerlukan ketahanan cuaca, ozon, atau lingkungan tertentu, EPDM rubber dapat dipertimbangkan setelah kecocokan grade dan spesifikasinya diverifikasi.
FAQ tentang Rasio Kompresi Rubber Foam
Apakah rasio kompresi 30% selalu cocok untuk EPDM foam?
Tidak selalu. Angka 30% dapat menjadi titik awal pada produk tertentu, tetapi nilai yang tepat bergantung pada grade, struktur sel, firmness, desain celah, kebutuhan sealing, dan rekomendasi produsen.
Apakah foam harus lebih tebal daripada celah pemasangan?
Ya, untuk menghasilkan kompresi, ketebalan bebas foam harus lebih besar daripada celah setelah perakitan. Besarnya perbedaan harus dihitung agar tidak menghasilkan under-compression atau over-compression.
Apa akibat kompresi yang terlalu kecil?
Foam mungkin tidak mengikuti ketidakrataan permukaan atau mempertahankan kontak di sepanjang jalur gasket. Kondisi tersebut dapat menciptakan celah yang memungkinkan kontaminan masuk.
Apa akibat kompresi yang terlalu besar?
Kompresi berlebihan dapat meningkatkan gaya penutupan, membebani cover dan latch, merusak struktur foam, serta mempercepat deformasi permanen pada kondisi tertentu.
Mengapa celah minimum dan maksimum harus dihitung?
Karena komponen produksi memiliki toleransi. Celah maksimum menghasilkan kompresi paling rendah, sedangkan celah minimum menghasilkan kompresi paling tinggi. Keduanya harus masih berada dalam rentang kerja material dan desain.
Apakah perhitungan cukup tanpa pengujian?
Tidak. Perhitungan adalah tahap seleksi awal. Prototipe dan pengujian diperlukan untuk menilai distribusi tekanan, gaya penutupan, kebocoran, siklus penggunaan, dan pengaruh lingkungan.
Kesimpulan
Menentukan rasio kompresi rubber foam membutuhkan lebih dari sekadar memilih ketebalan yang lebih besar daripada celah. Jika materialnya EPDM dan akan dipakai sebagai gasket, lanjutkan dengan panduan pemilihan EPDM gasket untuk memeriksa media, suhu, dan tekanan. Perhitungan harus memasukkan ketebalan awal, celah minimum dan maksimum, toleransi perakitan, gaya kompresi, karakter material, serta kondisi penggunaan.
Gunakan rumus persentase kompresi sebagai langkah awal, kemudian periksa data compression force deflection dan compression set. Terakhir, validasi pilihan melalui prototipe serta pengujian dalam kondisi yang mewakili penggunaan aktual.
